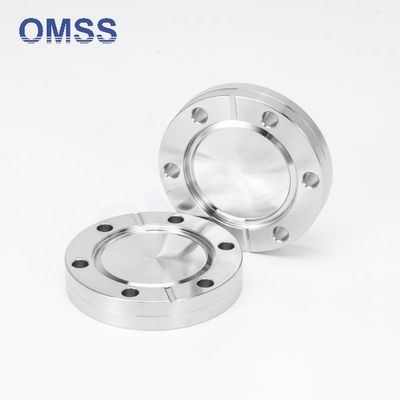

Flanges de soudage interne de la série CF pour assurer des performances fiables d'étanchéité sous vide dans les systèmes à vide ultra élevé

Flanges de soudage interne de la série CF pour assurer des performances fiables de scellement sous vide dans les systèmes à vide ultra-haute

Le système de bride CF assure une haute étanchéité sous vide grâce à des anneaux d'étanchéité métalliques spéciaux.l'utilisation de soufflets (anneaux flexibles) aide à ajuster l'alignement de la connexion de la bride et offre un certain degré de flexibilité.

Les brides de soudage internes font généralement référence aux brides de soudage à l'intérieur du pipeline, ce qui les rend une partie du pipeline.les étapes suivantes sont généralement suivies:

1. Préparation:Veiller à ce que les soufflets et les ports de la conduite soient propres et exempts d'impuretés ou de saleté pour assurer la qualité du soudage.
2. Position des soufflets: placer correctement les soufflets sur les ports de la conduite qui doivent être soudés et assurer un bon alignement.Cette étape est cruciale car le bon positionnement des soufflets affecte directement la qualité du soudage et les performances d'étanchéité du système.
3. Préparation du soudage: sélectionnez la méthode de soudage et les matériaux de soudage appropriés en fonction des matériaux du tuyau et des soufflets.Les méthodes de soudage couramment utilisées comprennent le soudage TIG (gaz inerte de tungstène), soudage par faisceau d'électrons, etc.
4. Soudage: souder les soufflets dans le tuyau selon la méthode de soudage choisie.
5. Traitement post-soudure: une fois le soudage terminé, effectuer les traitements post-soudure nécessaires tels que l'élimination des scories de soudage, le polissage de la surface, etc.pour assurer la douceur et la planéité de la zone de soudage.
6. Inspection: inspecter la zone de soudage pour s'assurer que la qualité du soudage est conforme aux exigences et qu'il n'y a pas de défauts tels que des fissures ou des bulles.effectuer des essais de fuite d'hélium pour assurer les performances d'étanchéité de la zone de soudage.
7. Épreuves globales: une fois le soudage terminé, procéder à des essais globaux du système pour assurer les performances d'étanchéité de la connexion de la bride et la stabilité du système.

Lors de l'exécution des brides de soudure intérieures de la série CF,une attention particulière doit être accordée au contrôle de la température et à la qualité du soudage pendant le processus de soudage afin de garantir que la connexion finale de la bride a de bonnes performances d'étanchéité et de stabilité..
